Проводка ПТФ c реле VESTA (монтажный комплект 12В жгут+реле)

Жгут собран под классическую схему: питание фар через реле, управление отдельной кнопкой — это уменьшает просадку и нагрев проводки.

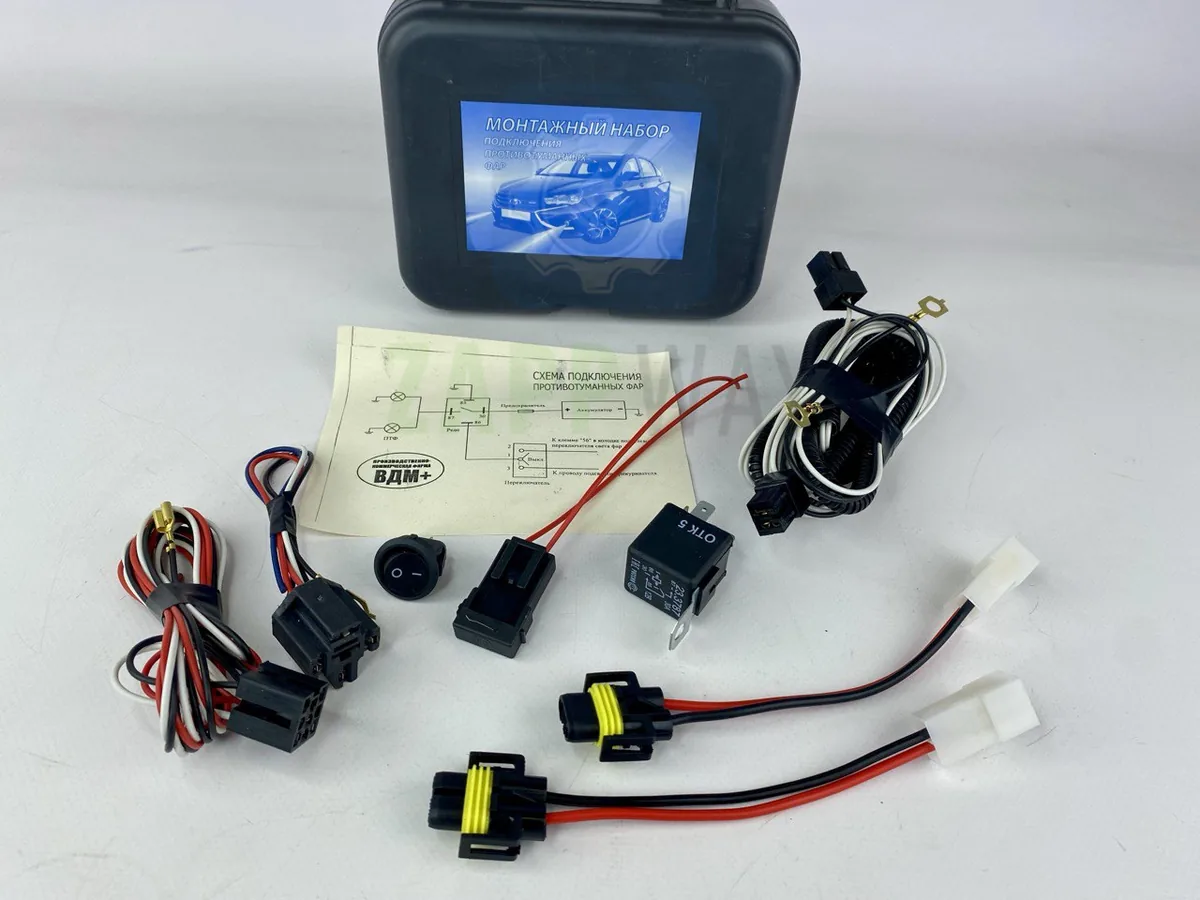

В комплекте есть реле 12 В на 30 А, колодки, проводка в гофре, кнопка форм-фактор «круглая» и инструкция со схемой.

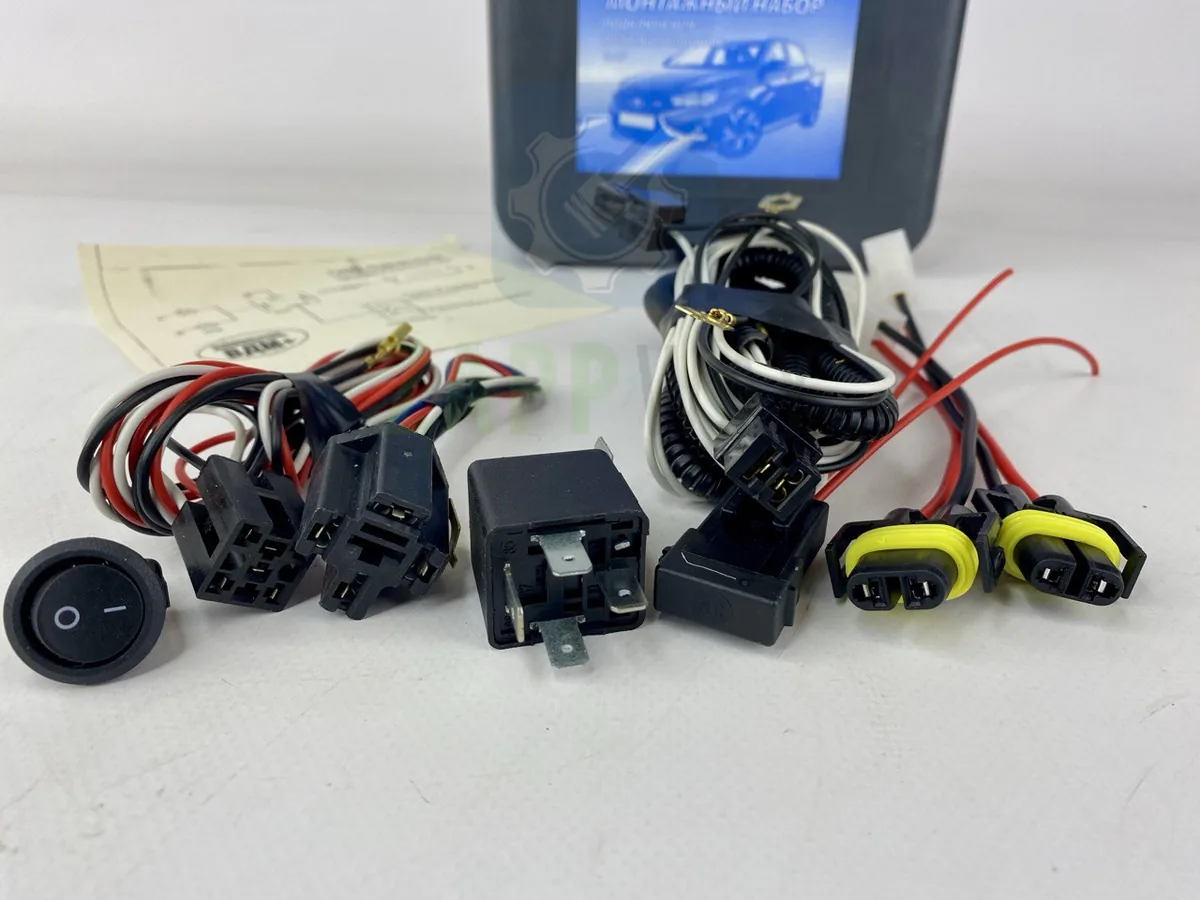

Два ответных разъёма выведены на фары; разъёмы герметичные, с фиксацией

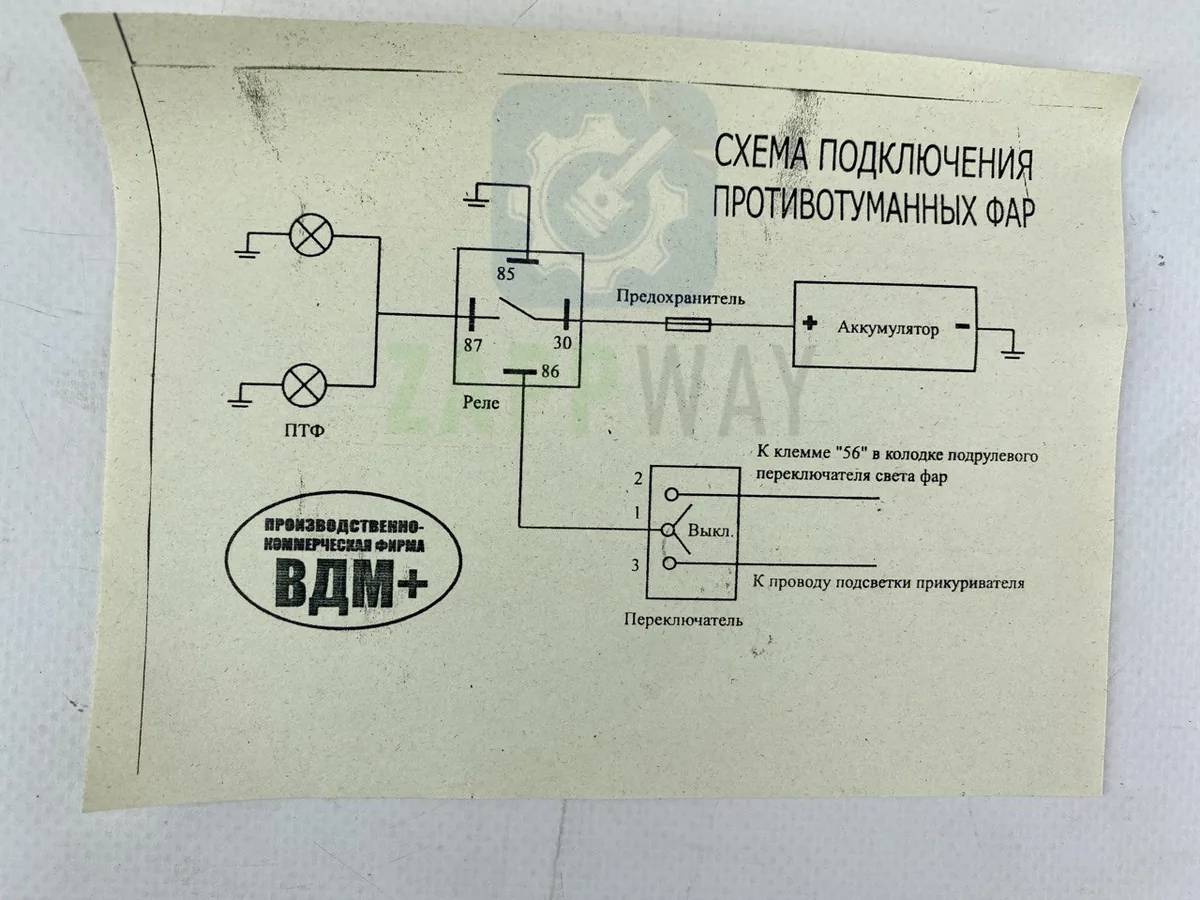

На инструкции указаны точки подключения управления (клемма «56» подрулевого переключателя и подсветка прикуривателя) — помогает смонтировать без лишних «колхозов».

Предохранитель предусмотрен схемой

3) Технические характеристики:

• Тип: монтажный комплект подключения противотуманных фар (12 В)
• Схема: питание фар через реле, управление — отдельной кнопкой; точки управления по инструкции («56» и подсветка прикуривателя)
• Реле: 4-контактное, 12 В, ток до 30 А
• Количество выходов на фары: 2 шт (на левую и правую фару)
• Разъёмы на фары: 2-контактные

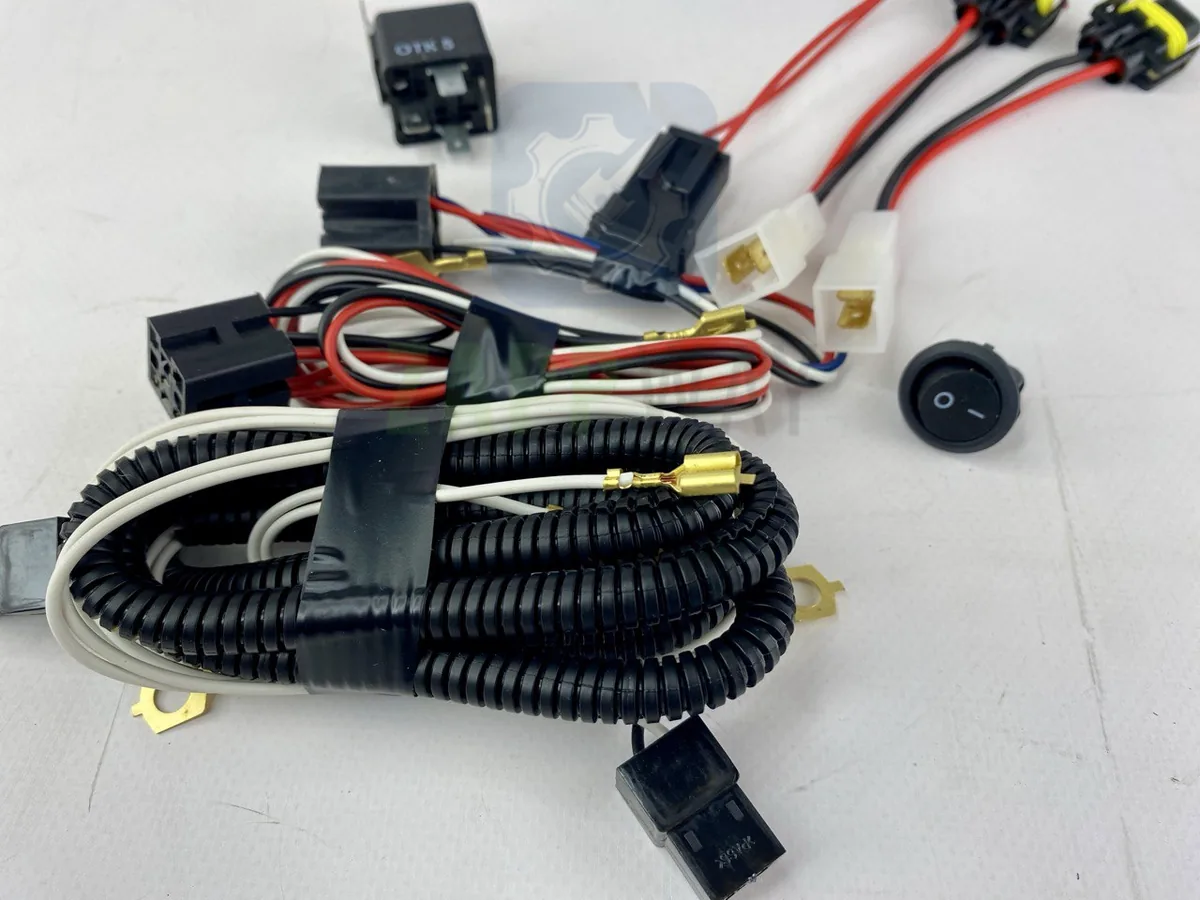

• Жгут: в защитной гофре; масса и питание выведены отдельными клеммами

Нумерация контактов читается на корпусе реле. В колодке этим контактам соответствуют провода:
• 30 — питание от АКБ через предохранитель (толстый провод; как правило уходит к держателю предохранителя).
• 87 — выход на ПТФ (идёт к двум герметичным разъёмам H11 на фары)
.
• 85 — масса.
• 86 — управляющий «плюс» с кнопки/«клеммы 56» (согласно схеме на листке).
Красная петелька в колодке — перемычка внутри набора (служит для разводки питания; трогать не нужно). (Цвета могут отличаться у разных партий, ориентируйся по номерам 30/85/86/87.)

• 2181-3743011 — жгут подключения ПТФ
• ВДМ+ — производитель монтажного набора по маркировке на инструкции

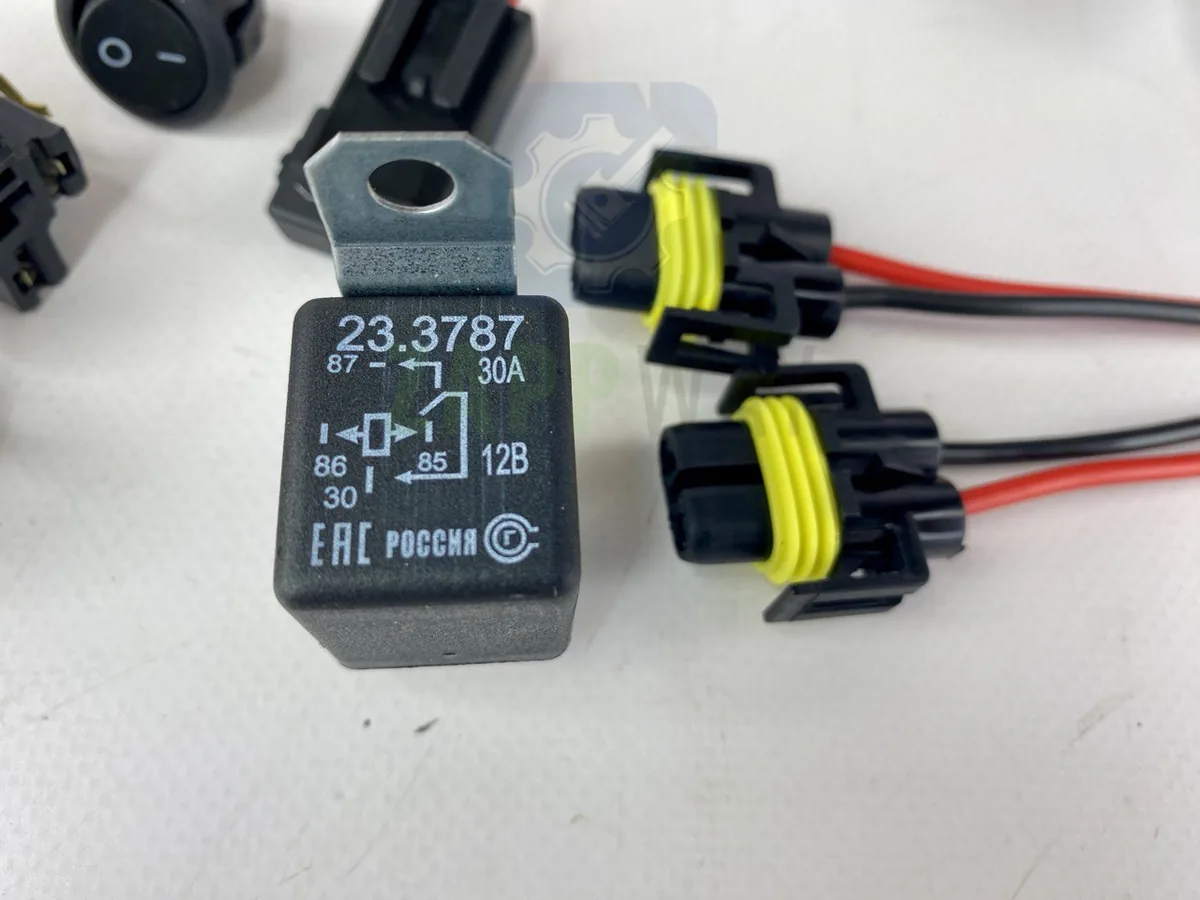

• Реле 23.3787, 12 В, 30 А — элемент комплекта

• Классическая схема через реле снижает нагрузку на штатные цепи и выключатель
• Герметичные разъёмы и гофра повышают устойчивость к влаге и грязи
• Наличие печатной инструкции со схемой упрощает монтаж
